ES1640dc-v2-E5-96G
Doble controlador Intel® Xeon® E5 con alta disponibilidad con tiempo de inactividad casi nulo
El ES1640dc-v2-E5-96G está equipado con dos procesadores Intel® Xeon® E5-2400 v2 y cuenta con arquitectura de doble controlador activo-activo, con lo cual garantiza que las empresas tendrán alta disponibilidad con tiempo de inactividad casi nulo ya que el controlador en standby puede sustituir rápidamente al otro controlador cuando éste falla. El ES1640dc v2 se conecta al gabinete JBOD (EJ1600 v2) a través del diseño mini SAS con doble ruta para admitir operaciones continuas, incluso cuando un cable JBOD externo está desconectado. Diseñado alrededor de la redundancia, el ES1640dc v2 es la mejor opción de almacenamiento empresarial confiable para tareas y productividad empresariales de misión crítica sin interrupciones.
NAS con doble controlador: alta confiabilidad y alta disponibilidad
“Confiabilidad” es la prioridad primaria para las aplicaciones comerciales de misión crítica. El ES1640dc-v2-E5-96G adopta los controladores dobles activo-activo para proveer la base más confiable para el almacenamiento de TI de la empresa.
Si falla un controlador, el otro asumirá el control de forma inmediata para ofrecer alta disponibilidad en el menor tiempo posible.
La tarjeta de red Intel® XL710 provee cuatro puertos SFP+ de 10 GbE para satisfacer diversos requisitos de transmisión de datos en la red de iSCSI, NFS y CIFS.
La ranura PCIe está preinstalada con una tarjeta de red LAN-10G2T-X550 que ofrece dos puertos RJ45 de 10 GbE. Los usuarios pueden reemplazarla con una NIC con doble puerto QSFP+ de 40 GbE para ofrecer un potencial de transmisión masiva de datos y simplificar el cableado de la red.
Arquitectura de doble controlador que admite discos duros SAS de 12 Gb/s, discos duros SATA de 6 Gb/s y SSD con lo cual provee opciones versátiles de almacenamiento para las empresas.
El DRAM con escritura en caché protegido con una batería para protección de los datos y la aceleración de la lectura de la memoria flash ofrecen un acceso aleatorio con el mejor rendimiento de la industria para mejorar la implementación de la máquina virtual.
(1) Módulos de memoria DDR3 dedicados para el NVRAM, habilitados para 16 GB, y la BBU suministra la energía requerida por el C2F.
(2) Memoria principal con sistema DDR3 de doble canal. Cada canal está habilitado para 16 o 32 GB y ofrece una capacidad de hasta 32 o 64 GB.
Almacena en caché los datos escritos por el DRAM para garantizar que no se pierda la información si el sistema encuentra una falla de energía repentina.
Aumenta la capacidad de almacenamiento potencial del ES1640dc v2 a 1 PB con gabinetes de expansión.
Provee el rendimiento requerido por las aplicaciones de almacenamiento definido por software y las aplicaciones comerciales de misión crítica.
La unidad reemplazable en campo (FRU) no sólo aplica para los controladores sino también para los ventiladores de enfriamiento, los suministros de energía y el paquete de baterías BBU para C2F (copia en memoria flash), lo cual provee una manera económica para mantener sistemas complejos y reemplazar las partes defectuosas.
Caché de NVRAM que reduce los riesgos de pérdida de los datos escritos en la caché
Para aumentar el rendimiento y la confiabilidad de la escritura aleatoria, el ES1640dc-v2-E5-96G cuenta con módulos NVRAM (caché de escritura DRAM con copia en memoria flash) para proteger los datos escritos).
Cuando los datos se escriben en un NVRAM, existen unidades de batería de respaldo dedicadas para proteger la escritura en caché y, al mismo tiempo, los datos se replican en un controlador de respaldo para alcanzar el 100% de la integridad de los datos.
La caché de escritura respaldada por el NVRAM en la arquitectura de doble controlador tiene alto rendimiento, es tolerante a las fallas y ayuda a reducir la amplificación de la escritura en el SSD flash.
*Para garantizar la seguridad de los datos de la caché de escritura, se recomienda substituir anualmente la BBU.
Aproveche el adaptador de la unidad SAS de 6Gbps a SATA
Mientras los SSD SATA de 6 Gb/s ofrecen alto rendimiento, pero un almacenamiento asequible, la falta de compatibilidad con dos puertos los hace inadecuados para entornos con dos controladores.

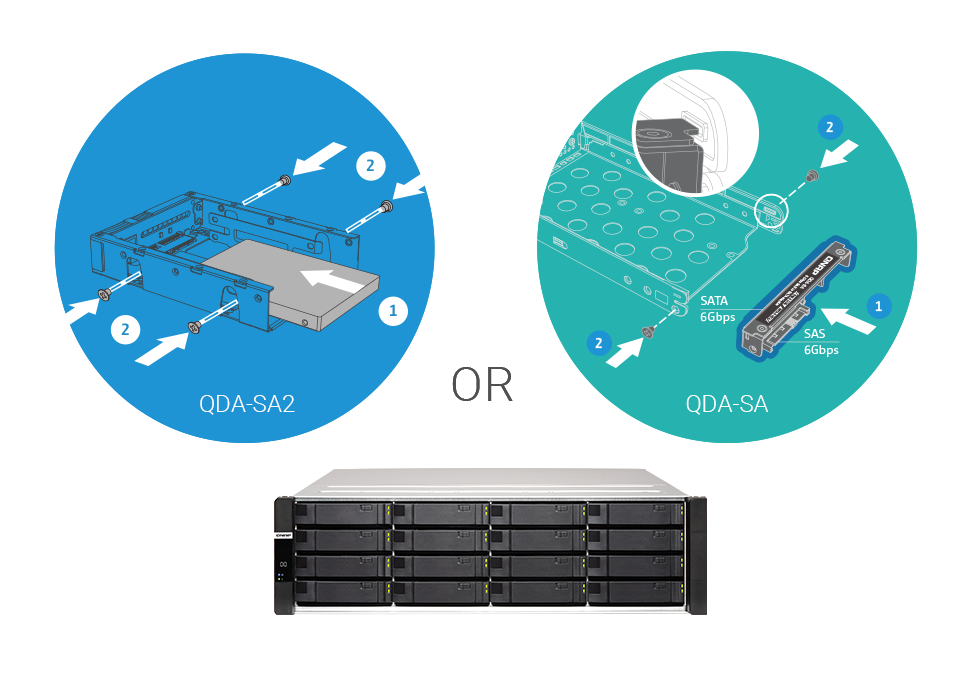

El adaptador QDA-SA está diseñado para el NAS ZFS para empresas de QNAP, y permite utilizar una unidad SATA de 6Gb/s en un compartimiento de la unidad SAS de 3.5 pulgadas, ofreciendo la posibilidad de aumentar la capacidad de almacenamiento utilizando unidades SATA económicas.
Al instalar la unidad SATA con QDA-SA en los dos controladores ES1640dc v2, la unidad SATA puede compartir estas ventajas de los dos puertos SAS para garantizar un entorno de almacenamiento empresarial de alta disponibilidad y tolerante a los fallos.
Más información: QDA-SA
Sistema operativo QES que combina el sistema de archivos de ZFS
El ES1640dc-v2-E5-96G presenta el nuevo sistema operativo QES (QNAP Enterprise Storage), que está basado en el núcleo sencillo y eficiente FreeBSD y el sistema de archivos ZFS, que gracias a los años de experiencia ha probado ser el más adecuado para aplicaciones empresariales de punta. QES es compatible con la arquitectura de doble controlador activo y admite la recuperación remota en caso de desastres, puede integrarse directamente a los entornos de nube OpenStack®, y está diseñado para aplicaciones con virtualización intensiva y VDI con rendimiento óptimo. Continuando con la misma experiencia de usuario del sistema operativo QTS, QES ofrece a los usuarios de negocios una curva de aprendizaje sencilla para implementar rápidamente el ES1640dc v2 y provee la mejor solución de almacenamiento junto con el NAS de QNAP actual.
Descripción general del NAS ZFS para empresas de QNAP y los sistemas operativos QES
| QES Sistema empresarial de QNAP |
QTS Sistema NAS de QNAP |
|
|---|---|---|
| Plataforma de hardware | NAS ZFS para empresas NAS serie ES |
QNAP NAS Series TS, TVS, TAS, TDS |
| Núcleo del sistema operativo | FreeBSD | Linux |
| Sistema de archivos | ZFS | Ext4 |
| myQNAPcloud | Sí | Sí |
| File Station | Sí | Sí |
| App Station | No | Sí |
| Virtualization Station | No | Sí |
| Container Station | No | Sí |
| Doble controlador activo | Sí | No |
| NVRAM (escritura en caché) | Sí | No |
| Red Ethernet de 40 G | Sí | Sí |
| Intel Quick Assist | No | Sí |
| Límite superior de instantáneas | 65535 | 1024 |
| Límite superior individual de instantáneas del LUN | 65535 | 1024 |
| Eliminación de duplicación | Sí | No |
| Tiempo real de compresión de datos | Sí | No |
| Integridad total de los datos | Sí | No |
| Consistencia de la aplicación | Snapshot Agent Proveedor de hardware VSS (QNAP NetBak Replicator) |
Snapshot Agent Proveedor de hardware VSS (QNAP NetBak Replicator) |
| Respaldo remoto y recuperación en caso de desastres | SnapSync | Snapshot Replica |
ZFS – el mejor sistema de archivos para almacenamiento de datos comerciales
El ES1640dc-v2-E5-96G cuenta con ZFS, un sistema de archivos combinado y un administrador de volumen lógico, para admitir diversas funciones avanzadas de almacenamiento de punta en la empresa; incluyendo la potente expansión de almacenamiento, grupos de almacenamiento flexible, administración simplificada, caché de SSD de alto rendimiento, instantáneas y clonación casi sin límite, eliminación de la duplicación de datos, compresión en línea y Aprovisionamiento ligero con recuperación para el uso optimizado para el almacenamiento de la máquina virtual. ZFS está diseñado con un enfoque en la integridad de los datos y utiliza las sumas de verificación integral para detectar y corregir la corrupción de datos silenciosos casados por defectos del hardware, virus en el firmware o errores en los metadatos, con lo cual protege de forma efectiva al usuario.
Eliminación de la duplicación y compresión para maximizar el rendimiento del almacenamiento VDI
Podrían existir más del 90% de los datos duplicados de las imágenes y aplicaciones del SO que se extienden sobre los escritorios virtuales.
El ES1640dc-v2-E5-96G admite la eliminación de la duplicación de datos basada en bloque para optimizar el uso del almacenamiento a partir de datos redundantes. Los escritorios virtuales en los que se eliminó la duplicación son más fáciles de almacenar en caché para alcanzar un rendimiento virtual óptimo del escritorio.
La compresión de los datos en línea le ayuda a reducir los datos, además de optimizar el uso del almacenamiento. Para dominar el almacenamiento en un entorno virtualizado, el ES1640dc-v2-E5-96G provee a las empresas el escritorio virtual remoto más económico y almacenamiento de la Información de misión clínica.
Más información: All-flash Solution for 500 VDI seats with VMware Horizon View
Fuerte recuperación en caso de desastres con una cantidad casi ilimitada de instantáneas y SnapSync
El ES1640dc-v2-E5-96G admite hasta 65,535 instantáneas para el LUN iSCSI y carpetas compartidas.
Cuando se ejecuta un respaldo remoto de instantáneas, sólo necesita transferir los datos modificados y puede utilizar la eliminación de la duplicación y la compresión para reducir de forma significativa la cantidad de datos transferidos.
El ES1640dc-v2-E5-96G puede proveer respaldo remoto con SnapSync para instantáneas con el intervalo mínimo de cinco minutos, es completamente compatible con la tecnología de recuperación en sitio (SRM) VMware vCenter, ofrece un adaptador de replicación del almacenamiento (SRA) para SRM y proporciona una solución de respaldo remoto para las empresas.
Soluciones integrales de respaldo para asegurar la información
QNAP NetBak Replicator es un software de respaldo fácil de usar y compatible con VSS, ayuda a las empresas a crear respaldos completos de los centros de datos y entornos de virtualización sin necesidad de comprar software comercial costoso y complejo. Para crear un entorno operativo para Snap Agent de QNAP y un proveedor de hardware VSS, todas las aplicaciones, incluyendo VSS Service, Requestor, Provider y Snap Agent de QNAP) pueden implementarse con aplicaciones habilitadas para VSS en el mismo servidor y los requisitos mínimos son contar con un ES1640dc v2 y un servidor para que pueda funcionar.
Almacenamiento para aplicaciones de virtualización integral
El ES1640dc-v2-E5-96G está certificado para VMware® vSphere 6.0 y es compatible con Microsoft® Hyper-V y KVM, lo cual beneficia el despliegue y la administración flexibles en los entornos de virtualización. El ES1640dc v2 es compatible con VMware VAAI y Microsoft ODX para aumentar el rendimiento al descargar la carga del servidor ESXi e Hyper-V, respectivamente; además es compatible con el complemento vSphere Client de QNAP y con el proveedor SMI-S de QNAP, con lo cual ofrece mejor eficiencia operativa y mejor administración en las aplicaciones de virtualización.
Más información: VMware® Ready™, Microsoft® Hyper-V™, VMware VAAI, Microsoft ODX, SMI-S proveedor para Microsoft SCVMM
Habilitados para OpenStack
Como la primera línea de productos “Habilitados para OpenStack” de QNAP, ES1640dc v2 no sólo es adecuado para la virtualización y para los entornos de escritorio virtuales, sino también es la mejor opción para las aplicaciones de la nube.
QES admite controladores OpenStack® Cinder y iSCSI Cinder Node, y provee espacio de almacenamiento a nivel de bloques para las máquinas virtuales. No sólo acelera la implementación de máquinas virtuales y mejora la eficacia para el acceso a imágenes de la máquina virtual a través de iSCSI, sino también es más fácil integrarlas a plataformas comerciales para almacenamiento en la nube.
QNAP y Platform9: Implemente una nube híbrida con OpenStack
Platform9 es una plataforma de administración de OpenStack basada en la nube.
Aunque implementar de forma apropiada un entorno puro de OpenStack puede requerir semanas, con Platform9 puede hacerlo en minutos.
QNAP y Platform9 han unido fuerzas para proveer una potente solución de almacenamiento que se implementa con facilidad y es fácil de utilizar en los entornos de OpenStack.
Al adoptar el ES1640dc v2 de QNAP y la solución Platform9, puede implementar OpenStack en un corto tiempo con el controlador integrado Cinder de QNAP (no requiere instalación manual), obtener un espacio de almacenamiento de QNAP para los datos en sitio y beneficiarse con las funciones y aplicaciones integrales que están disponibles en las soluciones de almacenamiento QNAP de nivel empresarial y opciones económicas para los negocios.
Más información: Solución conjunta de QNAP y Platform9
Expansión íntegra de la capacidad
El ES1640dc-v2-E5-96G admite expandir la capacidad de forma eficiente por medio de la conexión en serie de múltiples gabinetes de expansión RAID de QNAP, para satisfacer las necesidades de los datos crecientes de las empresas, ofreciéndoles una solución de almacenamiento económica para el archivo y la virtualización de datos de gran tamaño.
Equipado con doble controlador y doble arquitectura, el ES1640dc-v2-E5-96G y los correspondientes gabinetes de expansión JBOD todos proveen doble canal (doble reta) para tolerar la falla de no sólo de uno.
Incluso si se desconecta un cable externo del JBOD debido a daño externo en el cable mini SAS, puede seguir funcionando de forma normal.
Esto es esencial para una mejor protección de datos al interior del equipo y para aumentar la capacidad.
Capacidad máxima de unidades disponibles al conectar gabinetes de expansión QNAP:
| Modelo del NAS | Gabinete de expansión RAID | Cantidad de gabinetes de expansión RAID | No. total de discos duros (NAS + gabinete) |
|---|---|---|---|
| ES1640dc v2 | EJ1600 EJ1600 v2 |
7 | 128 |
| 6 | 112 | ||
| 5 | 96 | ||
| 4 | 80 | ||
| 3 | 64 | ||
| 2 | 48 | ||
| 1 | 32 |
